Інструкція для GSM контролера CL4-GSM

    L4-GSM – це контролер із можливістю керування через GSM, оснащений індикаторами, роз’ємами для датчиків та SIM-карткою. Контролер підтримує до 4-х виходів і може використовуватися для керування різними пристроями. Ця інструкція для GSM контролера CL4-GSM допоможе вам налаштувати систему під свої потреби, забезпечити контроль температури і вологості, отримувати повідомлення і керувати станом реле.

    ЗМІСТ

    1. Огляд пристрою
    2. Живлення
    3. Підключення до GSM-мережі
    4. Встановлення пароля
    5. Встановлення головного номера
    6. Керування GSM-контролером через SMS/Дзвінок/Кнопку
    7. Контроль температури та вологості
    8. Активація повідомлень SMS про включення або вимкнення живлення
    9. Отримання SMS-повідомлень під час керування через дзвінок
    10. Функція пам’яті при вимкненні живлення контролера
    11. Скидання до заводських налаштувань
    12. Режим MODE1
    13. Команда KT

    1. Огляд пристрою

    Інструкція для GSM контролера CL4-GSM
    Основні компоненти пристрою
    Сторона 1
    Кнопка – SET Для встановлення головного тел. номери натисніть кнопку SET з утриманням
    SW1, SW2, SW3, SW4 – індикатори стану реле Якщо реле увімкнено, індикатор світиться
    Якщо реле вимкнено, індикатор не світиться
    Sensor1 Порт для підключення датчика 1
    Power Роз’єм для підключення адаптера живлення DC 9-12V
    ANT Роз’єм для підключення GSM антени
    SIM card Стандартний слот для SIM-картки
    Сторона 2

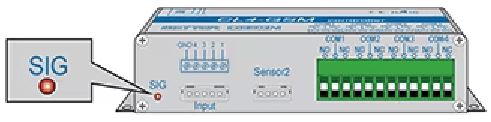

    SIG – індикатор GSM-сигналу Блимає кожні 2 секунди – успішне підключення до GSM-мережі
    Постійно світиться – відбувається ініціалізація чи з’єднання
    Keyboard Порт для підключення виносної клавіатури
    Sensor2 Порт для підключення датчика 2
    Контакти COM1, COM2, COM3, COM4 NO – нормально відкритий контакт
    NC – нормально закритий контакт
    COM – спільний контакт




    2. Живлення

    Інструкція для GSM контролера CL4-GSM

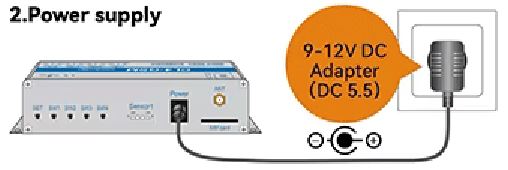

    Контролер живиться від адаптера постійного струму (DC 9-12). Підключіть адаптер до гнізда живлення.

    3. Підключення до GSM-мережі

    Інструкція для GSM контролера CL4-GSM

    Після включення контролера індикатор SIG блиматиме протягом 2 секунд, вказуючи на процес підключення до мережі. Після успішного підключення індикатор SIG блиматиме раз на 2 секунди, це означає, що пристрій успішно підключився до GSM-мережі і ним можна керувати через SMS.




    Інструкція для GSM контролера CL4-GSM
    Налаштування

    4. Встановлення пароля

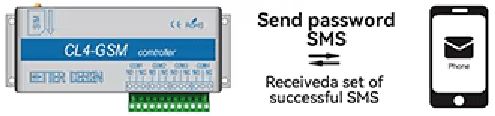

    Send password SMS

    За замовчуванням пароль пристрою: 0000. Команда для зміни пароля:

    • Формат: SN+пароль+NEW
    • Приклад: SN0000NEW1234 (встановить новий пароль 1234).

    5. Встановлення головного номера

    Ви можете встановити до 10 основних номерів, які будуть керувати пристроєм.
    Способи:

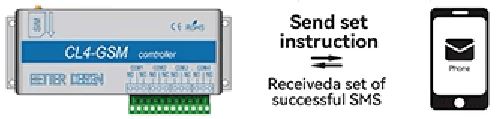

    Send set instruction
    1. Через SMS:
      • Формат: SN+пароль+SET+номер
      • Приклад: SN0000SET380681112233
      • Відповідь: “380681112233 SET OK”.
    2. Через дзвінок:
      • Натисніть кнопку SET 3 секунди, індикатор почне блимати. Зателефонуйте на номер SIM-картки, встановлений у контролері. Пристрій автоматично завершить дзвінок та додасть номер до пам’яті.

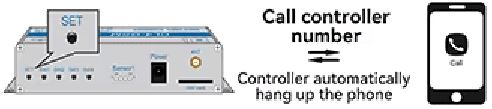

    Call controller number




    6. Інструкція для GSM контролера CL4-GSM
    Керування GSM-контролером через SMS/Дзвінок/Кнопку

    Команди керування ON/OFF/COM (T-Command, L-Command, XT-Command)

    6.1 Керування за допомогою SMS

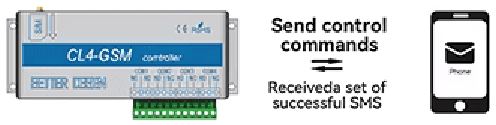

    Send control commands
    1. ON: Увімкнення всіх реле та відображення даних про поточний стан температурних датчиків.
      • Формат: SN+пароль+ON
      • Приклад: SN0000ON
      • Відповідь: STATE IS ALL ON; T1: 24.6°C; T2: 22.9°C; H2: 62%
    2. OFF: Вимкнення всіх реле та відображення даних про поточний стан температурних датчиків.
      • Формат: SN+пароль+OFF
      • Приклад: SN0000OFF
      • Відповідь: STATE IS ALL ON; T1: 24.6°C; T2: 22.9°C; H2: 62%
    3. Керування окремим реле
      Дозволяє керувати конкретним реле, включаючи чи вимикаючи його.
      • Формат: SN+пароль+COM+Relay Code
      • Relay Code: N – увімкнути, F – вимкнути, X – ігнорувати
      • Приклад: SN0000COMNFFX
      • Відповідь: SW1: ON; SW2: OFF; SW3: OFF; SW4: ігнорується
    4. Перевірка стану
      Відправляє поточний стан усіх реле та датчиків.
      • Формат: SN+пароль+CHECK
      • Приклад: SN0000CHECK
      • Відповідь: SW1: ON; SW2: OFF; SW3: OFF; T1: 22.9°C; H2: 60%
    5. Тригер на короткий час
      Встановлює часовий тригер для включення та вимкнення реле.
      • Формат: SN+пароль+T+C/X
      • Приклад: SN0000T1C2X
      • C/X: C – увімкнути, X – ігнорувати; час задається в секундах (1-9)
    6. Тригер на тривалий час
      Встановлює тимчасовий тригер на тривалий час (до 240 хвилин).
      • Формат: SN+пароль+L****+C/X
      • Приклад: SN0000L0240C2X




    6.2 Керування за допомогою дзвінка

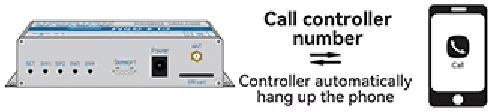

    Call controller number

    Після налаштування головного номера через SMS користувачі можуть виконувати керування через дзвінки.

    • Зателефонуйте за номером SIM-картки, встановленої у Вашому пристрої.
    • Контролер автоматично скине дзвінок та змінить стан першого реле.
    Примітка: Контролер без налаштування головного номера не може бути керований через дзвінки.

    Режими керування дзвінками
    Контролер підтримує два основних режими керування через дзвінки:

    1. Режим “Jog Mode” (перехідне керування)
      У цьому режимі реле перемикається на протилежний стан на час, встановлений у налаштуваннях, а потім повертається у вихідний стан. Наприклад, реле увімкнеться на 5 секунд, а потім автоматично вимкнеться.
      • Команда для налаштування: SN+пароль+XT+*0-*9
      • Приклад: Надсилання команди SN0000XT5 налаштує реле на включення на 5 секунд
      • Скасування режиму: SN+пароль+XTC
      • Приклад: SN0000XTC вимикає режим “Jog Mode”
    2. Режим “Permanent Flip Mode” (перманентне керування)
      У цьому режимі реле залишається у переключеному стані до отримання подальших команд.
    Примітка: Режим зручний для керування пристроями, які потребують постійного увімкнення або вимкнення (наприклад, освітлення, вентиляція).

    6.3 Керування кнопкою

    Натисніть кнопку SW на пристрої, щоб переключити стан виходів.




    7. Інструкція для GSM контролера CL4-GSM
    Контроль температури та вологості

    7.1 Налаштування контролю температури

    Ви можете налаштувати до 8 груп параметрів для керування датчиками Sensor1 та Sensor2.

    • Формат команди: SN+пароль+LE/GR+A/B+номер групи (01-08)+P/N+значення температури (0000)+Код реле (N/F/X)
    • Приклад: SN0000+LE+01+A+25+N
      • LE/GR: LE – температура менша за задану, GR – температура більша за задану
      • A/B: Вказує датчик (A – Sensor1, B – Sensor2)
      • Номер групи: від 01 до 08 (кожна група може бути налаштована індивідуально)
      • P/N: P – позитивне значення температури, N – негативне значення температури
      • Значення температури: Задається у форматі XXXX, де кожна цифра відповідає сотням, десяткам, одиницям та десятим часткам:
        • Наприклад, +25.6°C записується як 0256
        • -3.4°C записується як N034
      • Код реле:
        • N – реле увімкнено (ON)
        • F – реле вимкнено (OFF)
        • X – ігнорувати стан реле

    Приклад команди 1:
    Команда: SN0000LEA01P0256NNNN
    Опис: Задано умову для Sensor1: увімкнути реле SW1–SW4, якщо температура нижче +25.6°C.
    Реакція пристрою: SW1-SW4 увімкнено.
    Приклад команди 2:
    Команда: SN0000GRB02N0034FXNN
    Опис: Задано умову для Sensor2: відключити SW1 і залишити SW2–SW4 увімкненими, якщо температура вище -3.4°C.
    Реакція пристрою: SW1 вимкнено, SW2–SW4 залишаються увімкненими.




    7.2 Налаштування контролю вологості

    • Формат команди: SN+пароль+LE/GR+A/B+Номер групи (01–08)+H+Значення вологості (0000)+Код реле (N/F/X)
    • Опис команди:
      • LE/GR: Визначає умову спрацьовування
        • LE (Less than) – якщо вологість менша за задане значення
        • GR (Greater than) – якщо вологість більша за задане значення
      • A/B: Вказує датчик (A – Sensor1, B – Sensor2).
      • Номер групи: від 01 до 08 (кожна група може бути індивідуально налаштована)
      • H: Позначає налаштування контролю за вологістю
      • Значення вологості: Задається у форматі XXXX, де кожна цифра відповідає сотням, десяткам, одиницям та десятим часткам:
        • Наприклад, 30% записується як 0030, 60% записується як 0060
      • Код реле:
        • N – реле увімкнено (ON)
        • F – реле вимкнено (OFF)
        • X – ігнорувати стан реле

    Приклад команди 1:
    Команда: SN0000LEA01H0030NNNN
    Опис: Встановлено умову для Sensor1: увімкнути реле SW1–SW4, якщо вологість нижче 30%.
    Реакція пристрою: HA1:LE 30% SW1-4:NNNN. SW1-SW4 включені.
    Приклад команди 2:
    Команда: SN0000GRB02H0060FXNN
    Опис: Встановлено умову для Sensor2: відключити реле SW1, залишити поточний стан для SW2 та включити реле SW3–SW4, якщо вологість перевищує 60%.
    Реакція пристрою: HB2:GR 60% SW1-4: FXNN. SW1 вимкнено, SW2 зберігає поточний стан, SW3–SW4 увімкнено.




    7.3 Корекція температури чи вологості

    Формат команди: SN+пароль+CT/CH+A/B+P/N+Значення корекції (00)
    Опис команди:

    • CT/CH: Выбор параметра для коррекции
      • CT – корекція температури
      • CH – корекція вологості
    • A/B: Вказує, який датчик використовується:
      • A – використовується датчик Sensor1
      • B – використовується датчик Sensor2
    • P/N: Вказує знак значення:
      • P – збільшення значення
      • N – зменшення значення
    • Значення корекції:
      • Для температури: перша цифра відповідає десятим часткам, а друга – сотим:
        • Наприклад, корекція -2.5°C записується як N25
        • Коригування на +1.0°C записується як P10
      • Для вологості: перша цифра відповідає десяткам, а друга – одиницям:
        • Наприклад, корекція на -5% записується як N05
        • Корекція +12% записується як P12

    Приклад команди 1:
    Команда: SN0000CTAN25
    Опис: Встановлено корекцію температури для Sensor1 на -2.5°C.
    Реакція пристрою: CTA: -25.
    Приклад команди 2:
    Команда: SN0000CTBP10
    Опис: Встановлено корекцію температури для Sensor2 на +1.0°C.
    Реакція пристрою: CTB: +10.
    Приклад команди 3:
    Команда: SN0000CHAN05
    Опис: Встановлено корекцію вологості для Sensor1 на -5%.
    Відповідь від пристрою: CHA: -05.
    Приклад команди 4:
    Команда: SN0000CHBP12
    Опис: Встановлено корекцію вологості для Sensor2 на +12%.
    Реакція пристрою: CHB: +12.




    7.4 Повідомлення про спрацювання контролю температури/вологості

    • Формат команди: SN+пароль+TLO
    • Скасування сповіщень: SN0000TLC [За замовчуванням]
    • Опис: Надішліть команду SN0000TLO, щоб увімкнути відправлення повідомлень під час спрацьовування контролю температури або вологості. У відповідь пристрій поверне список налаштованих номерів для надсилання повідомлень:
      • TEMP&HUMI LINKAGE NUMS:
        • 1: +380681112233
        • 2: +380951112233
        • 3:
        • 4:

    Приклад:
    Команда для контролю вологості: HA1:GR 50% SW1-4:NFFN
    Опис: Якщо вологість вище 50%, відправляється SMS із текстом:
    “1st humi group: 051% is higher than the preset humi 50%, SW1-4:NFFN”

    Примітки:
    – Переконайтеся, що номери для надсилання повідомлень налаштовані заздалегідь.
    – Команда за замовчуванням (TLC) відключає всі повідомлення про спрацювання.




    7.5 Перевірка стану контролю температури чи вологості

    • Формат команди: SN+пароль+GTS/GHS**
      • GTS – перевірка груп контролю температури
      • GHS – перевірка груп контролю вологості
    • Опис: Кожне SMS може містити до 4 груп контролю температури або вологості
    • Для перевірки:
      • Груп 1–4 температури надішліть: SN0000GTS01
      • Груп 5–8 температури надішліть: SN0000GTS05
      • Груп 1–4 вологості надішліть: SN0000GHS01
      • Груп 5–8 вологості надішліть: SN0000GHS05

    7.6 Видалення контролю температури або вологості

    • Формат команди: SN+пароль+DET/DEH**
    • DET – видалення налаштування контролю температури
    • DEH – видалення налаштування контролю вологості
    • ** – номер групи, яку потрібно видалити

    Приклад команди для видалення контролю температури групи 1:
    Команда: SN0000DET01
    Опис: Видалення параметрів контролю температури для групи 1.
    Приклад команди для видалення контролю вологості у групі 1:
    Команда: SN0000DEH01
    Опис: Видалення параметрів контролю вологості для групи 1.




    8. Інструкція для GSM контролера CL4-GSM
    Активація SMS–повідомлень про включення або вимкнення живлення

    (* Доступно лише для моделі CL4-GSM-NC)

    • Формат команди: SN+пароль+DL+O/C
    • О (латинська літера) – увімкнути повідомлення
    • C (латинська літера) – скасувати повідомлення
    • Скасування повідомлень (за замовчуванням): SN0000DLC

    Якщо ви бажаєте отримувати SMS-повідомлення про включення або вимкнення живлення, надішліть таку команду: SN0000DLO

    • Відповідь від пристрою:
      • REMIND NUMS:
      • 1: +380681112233
      • 2: +380951112233
      • 3:
      • 4:

    Опис повідомлень:

    • Power on reminder SMS: пристрій увімкнено
    • Power off reminder SMS: пристрій вимкнено




    9. Інструкція для GSM контролера CL4-GSM
    Отримання SMS-повідомлень під час керування через дзвінок

    • Формат команди: SN+пароль+CBO
    • Примітка: “О” – це латинська буква, а не цифра
    • Скасування сповіщень (за замовчуванням): SN+пароль+CBC
    • Опис: У режимі за замовчуванням сповіщення про статус після керування через дзвінок не надсилається

    Якщо ви бажаєте увімкнути відправлення SMS-повідомлень після керування через дзвінок, надішліть таку команду: SN0000CBO
    Після надсилання команди ви отримаєте повідомлення: MESSAGE FUNCTION IS ON




    10. Інструкція для GSM контролера CL4-GSM
    Функція пам’яті при вимкненні живлення контролера

    Стандартна функція контролера – збереження стану при вимкненні живлення. Статус можна визначити за сигналами миготіння індикаторів SIG після включення живлення:

    • Якщо індикатор SIG блимає двічі після вмикання живлення, це означає, що увімкнено функцію збереження стану при вимкненні живлення.
    • Якщо індикатор SIG блимає чотири рази, це означає, що функцію збереження стану вимкнено.

    Зміна функції збереження стану
    Статус збереження стану може бути змінено користувачем. Для цього натисніть та утримуйте кнопку SET протягом 15 секунд. Після цього поточний стан пам’яті буде змінено.




    11. Інструкція для GSM контролера CL4-GSM
    Скидання до заводських налаштувань

    Щоб скинути всі установки на заводські, виконайте такі дії:

    • Натисніть одночасно кнопки SET та SW1 на 1 секунду
    • Світлодіод STA1 почне повільно блимати 2 рази, вказуючи на успішне виконання скидання системи
    Примітка: Ця операція видаляє всі налаштування користувача і відновить заводські параметри за замовчуванням.




    12. Інструкція для GSM контролера CL4-GSM
    Режим MODE1 є стандартним режимом (підходить для більшості країн)

    Режим MODE1 використовується за замовчуванням та підходить для більшості країн. Якщо ви перебуваєте в країнах Північної Європи або в інших регіонах, де виклик проходить успішно, але SMS не надходить, необхідно змінити режим на MODE0.

    Формат команди:

    • Щоб перейти в режим MODE0, надішліть SMS: SN0000SM0
      • Пристрій відповість: MODE0 SET OK.
    • Щоб повернутися до режиму MODE1, надішліть SMS: SN0000SM1




    13. Інструкція для GSM контролера CL4-GSM
    Команда KT (налаштування довжини номера для зворотної SMS)

    Режим KT за замовчуванням вимкнено. У випадку, якщо ви не отримуєте зворотних SMS у деяких ситуаціях, спробуйте включити режим KT для вирішення цієї проблеми.

    • Формат команди: SN+пароль+KT+довжина коду країни+S+код країни+L+довжина номера
    • Довжина коду країни: Кількість цифр у коді країни (наприклад, для України – 3 цифри)
    • Код країни: Вкажіть код вашої країни (наприклад, для України – 380)
    • Довжина номера: кількість цифр у номері телефону (наприклад, для України – 9 цифр).
    • Приклади:
      • Если вы находитесь в Украине, код страны – 380, длина кода страны – 3, длина номера – 9. В этом случае команда выглядит так: SN0000KT3S380L09
      • Якщо ви знаходитесь наприклад у Франції, код країни – 33, довжина коду країни – 2, довжина номера – 9. У цьому випадку команда: SN0000KT2S33L09
    • Відповідь пристрою: При успішному налаштуванні ви отримаєте повідомлення: SET OK
    • Вимкнення режиму KT: Якщо ви бажаєте вимкнути режим KT, надішліть команду: SN0000KTC
    • Відповідь пристрою: KT MODE IS CLOSE

    Дотримуючись цієї інструкції, ви забезпечите надійну роботу вашого GSM-контролера та підвищите ефективність керування підключеним обладнанням.
    Якщо у вас залишилися питання, зверніться до фахівців або зверніться до постачальника обладнання для отримання додаткової допомоги.

    Завантажити додаток для управління контролером CL4-GSM:
    для iOS / для Android
    * * *
    Відкрити інструкцію для GSM-контролера
    CL1-GSM / CL2-GSM
    Купити GSM контроллер CL4-GSM




    Залишити відповідь
