GSM контролер CL2-GSM – Інструкція з налаштування

    Контролер Better Design CL2-GSM – надає можливість керування через GSM мережу та оснащений слотом для SIM-карти. Пристрій підтримує до двох релейних виходів, що робить його придатним для керування різними видами обладнання. GSM контролер CL2-GSM – Інструкція з налаштування, завдяки якій ви зможете настроїти контролер відповідно до ваших вимог, забезпечити моніторинг роботи ваших пристроїв та отримувати повідомлення.

    ЗМІСТ

    1. Огляд пристрою
    2. Опції підключення
    3. Підключення до мережі GSM
    4. Встановлення пароля
    5. Реєстрація телефонних номерів
    6. Як керувати GSM-контролером
    7. Отримання зворотного зв’язку
    8. Команда перевірки статусу
    9. Функція пам’яті стану живлення
    10. Скидання системи
    11. Режим MODE1
    12. Варіанти підключення обладнання

    1. Обзор устройства

    GSM контролер CL2-GSM – Інструкція з налаштування

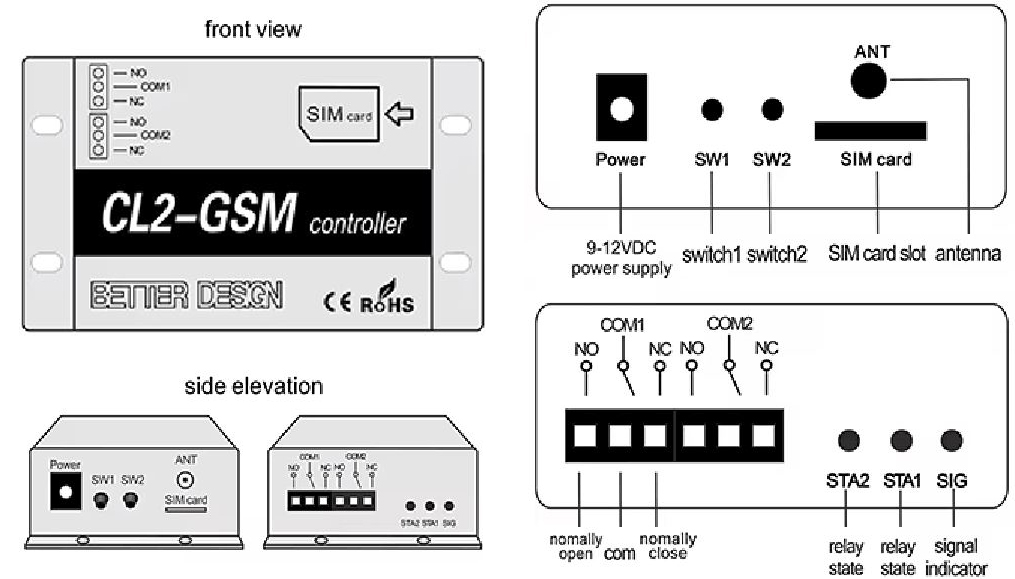

    Основні компоненти пристрою
    Кнопка – SW1 Керує станом реле. Щоб змінити стан після вимкнення живлення, утримуйте кнопку SW1 протягом 15 секунд.
    Кнопка – SW2 Керує станом контролера. Щоб встановити майстер-номер, утримуйте кнопку SW2 протягом 8 секунд.
    STA1, STA2 – індикатори стану реле Якщо реле увімкнено, індикатор світиться.
    Якщо вимкнено реле, індикатор не світиться.
    SIG – індикатор GSM-сигналу Блимає кожні 2 секунди – успішне підключення до мережі GSM.
    Постійно світиться – відбувається ініціалізація чи з’єднання.
    Контакти COM1 та COM2 NO – нормально відкритий контакт
    NC – нормально закритий контакт
    COM – спільний контакт
    ANT Роз’єм для підключення GSM антени
    SIM card Стандартний слот для SIM-картки
    Power Роз’єм для підключення адаптера живлення DC 9-12V




    2. Опції підключення

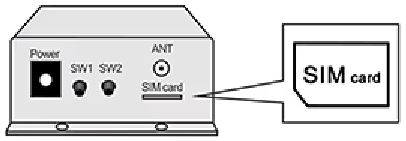

    • Вставлення SIM-картки
      • Перед включенням живлення вставте SIM-картку в призначений слот.
      • Переконайтеся, що SIM-картка активована та не має запиту на введення PIN-коду.
    GSM контролер CL2-GSM – Інструкція з налаштування

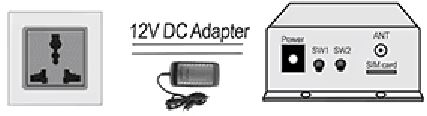

    • Підключення живлення
      • Підключіть адаптер живлення 12V DC.
      • Переконайтеся, що з’єднання надійне та відповідає вказаній напрузі.
    GSM контролер CL2-GSM – Інструкція з налаштування




    GSM контролер CL2-GSM – Інструкція з налаштування
    Налаштування

    3. Підключення до мережі GSM

    GSM контролер CL2-GSM – Інструкція з налаштування
    1. Увімкніть пристрій та зачекайте 30 секунд для ініціалізації.
    2. Слідкуйте за індикатором SIG:
      • Постійне світло – ініціалізація.
      • Блимання кожні 2 секунди – успішне підключення до мережі GSM.
    3. Після підключення пристрій готовий до керування через SMS-команди.

    4. Встановлення пароля

    • Заводський пароль: 0000
    • Для зміни пароля надішліть SMS команду:
    • SN + поточний пароль + NEW + новий пароль
    • Приклад:
      • Відправте: SN0000NEW1234
        Повідомлення у відповідь: SN SETOK NEW SN IS 1234




    5. GSM контролер CL2-GSM – Інструкція з налаштування
    Реєстрація телефонних номерів     (до 5 груп)

    Є два способи зареєструвати номер телефону: через SMS або за допомогою кнопки SW2.

    1. Реєстрація через SMS
      • Формат команди: SN + старий пароль + SET + новий номер
      • Приклад:
        • Пароль: 1234
        • Новий номер: 380681112233
          • Надішліть SMS: SN1234SET380681112233.
          • Відповідь пристрою: 380681112233SETOK.
    2. Реєстрація через кнопку SW2
      Натисніть кнопку SW2 та утримуйте протягом 8 секунд. Індикатор SIG швидко блимає протягом 30 секунд. Зателефонуйте на номер SIM-картки контролера з телефону, який хочете зареєструвати. Контролер автоматично завершить дзвінок, і номер буде збережено.
    Примітки:
    Тільки із зареєстрованих номерів можна керувати пристроєм.
    Зареєстровані номери зберігаються в незалежній пам’яті навіть після вимкнення живлення.




    6. GSM контролер CL2-GSM – Інструкція з налаштування
    Як керувати GSM-контролером (SMS/Дзвінок/Кнопка)

    Примітка: Стандартний пароль за замовчуванням – 0000

    6.1 Управління через SMS

    1. Команда Вмикання (ON)
      Включає реле у стан “ВКЛ”.
      Формат команди: SN+ПАРОЛЬ+ON
      Приклад: Надішліть SMS: SN0000ON. У відповіді: STATE IS ON.
    2. Команда Вимкнення (OFF)
      Вимикає реле у стан “ВИМК”.
      Формат команди: SN+ПАРОЛЬ+OFF
      Приклад: Надішліть SMS: SN0000OFF. У відповіді: STATE IS OFF.
    3. Команда управління (COM)
      Керує станом кожного релейного виходу (увімкнення/вимкнення).
      Формат команди: SN + ПАРОЛЬ + COM + код керування
      Приклад: Надішліть SMS: SN0000COMNF. Це включає перше реле та вимикає друге. Відповідь: SW1 IS ON; SW2 IS OFF.
    4. Команда короткочасного включення (T-Command)
      Перемикає стан реле на короткий час, а потім повертає його у вихідний стан.
      Формат команди: SN + ПАРОЛЬ + T + C/X
      • C – час на секундах (від 0 до 9; 0 = 0,5 секунди).
      • X – ігнорувати.
        • Для короткочасного увімкнення SW1 на 0,5 секунди, а SW2 ігнорувати: SN0000T0CX
        • Для короткочасного включення SW1 та SW2 на 2 секунди: SN0000T2CC
        • Відповідь пристрою: STATE IS INCHING.

    Приклад:

    • Ви бажаєте увімкнути реле на 2 години (120 хвилин) лише для першої лінії. Надішліть SMS: SN0000L120CX.
    • Після увімкнення реле ви отримаєте SMS: STATE IS INCHING. Через 120 хвилин стан реле зміниться на OFF.

    5. Команда зміни стану реле тривалий час (L-Command)

    • Зміна стану на тривалий час з подальшим поверненням, час можна задати: SN + PASSWORD + L + CX
      • C – режим (C: увімкнення реле, X: ігнорування).
      • X – тривалість у хвилинах (наприклад: 001 = 1 хвилина, 240 = 240 хвилин).
    Примітка: Максимальний час таймера – 240 хвилин.

    Приклад:

    • Ви бажаєте увімкнути реле на 2 години (120 хвилин) лише для першої лінії. Надішліть SMS: SN0000L120CX.
    • Після увімкнення реле ви отримаєте SMS: STATE IS INCHING. Через 120 хвилин стан реле зміниться на OFF.




    6.2 Управління через додзвон

    Головний номер може керувати реле через дзвінок. При цьому реле змінить стан на значення за замовчуванням.

    • Встановіть режим “короткого включення” через дзвінок та його тривалість.
      • Формат SMS: SN + PASSWORD + XT + ***
      • * – від 0 до 9 секунд (0: 0.5 секунди, 9: 9 секунд).

    Приклад:
    Надішліть SMS: SN0000XT5. Ви отримаєте відповідь: JOG FUNCTION IS ON.
    У цьому режимі реле вмикатиметься на 5 секунд при додзвоні з головного номера.
    Для вимкнення режиму “короткого включення” надішліть SMS: SN0000XTC.
    Відповідь: JOG FUNCTION IS OFF.

    Примітка: Переконайтеся, що режим дзвінка активовано.

    6.3 Управління кнопками

    При натисканні кнопок SW1 або SW2 стан контролера буде змінено.




    7. GSM контролер CL2-GSM – Інструкція з налаштування
    Отримання зворотного зв’язку (SMS)

    • Включити функцію зворотного зв’язку: SN+ПАРОЛЬ+CBO
      Приклад: Надішліть SMS: SN0000CBO. Відповідь: MESSAGE FUNCTION IS ON.
    • Вимкнути функцію зворотного зв’язку: SN+ПАРОЛЬ+CBC
      (За замовчуванням функцію зворотного зв’язку вимкнено.)




    8. Команда перевірки статусу

    • Для проверки текущего статуса контроллера отправьте: SN + ПАРОЛЬ + CHECK
    • Пример: SN0000CHECK




    9. Функція пам’яті стану живлення

    За замовчуванням контролер зберігає статус при вимкненні живлення.

    • Якщо індикатор SIG блимає 2 рази після живлення, це означає, що функція пам’яті увімкнена.
    • Якщо індикатор SIG блимає чотири рази, це означає, що функцію пам’яті вимкнено.

    Зміна статусу пам’яті
    Натисніть та утримуйте кнопку SW1 протягом 15 секунд. Відпустіть кнопку, щоб змінити поточний статус пам’яті.




    10. Скидання системи

    Натисніть одночасно кнопки SW1 та SW2 на 1 секунду. Індикатор SIG почне повільно блиматиме 3 рази, що підтверджує успішне скидання системи.
    Після скидання системи:

    • Всі номери телефонів будуть видалені.
    • Пароль скинеться на чотири нулі: 0000.




    11. MODE1 – режим за замовчуванням (працює в більшості країн)

    Якщо ви перебуваєте в Північній Європі або в інших країнах, де додзвон працює, але SMS-команди не приймаються, перейдіть в режим MODE0.
    Для зміни режиму надішліть SMS:

    • SN0000SM0 – для переходу до режиму MODE0.
    • SN0000SM1 – для повернення в режим MODE1.

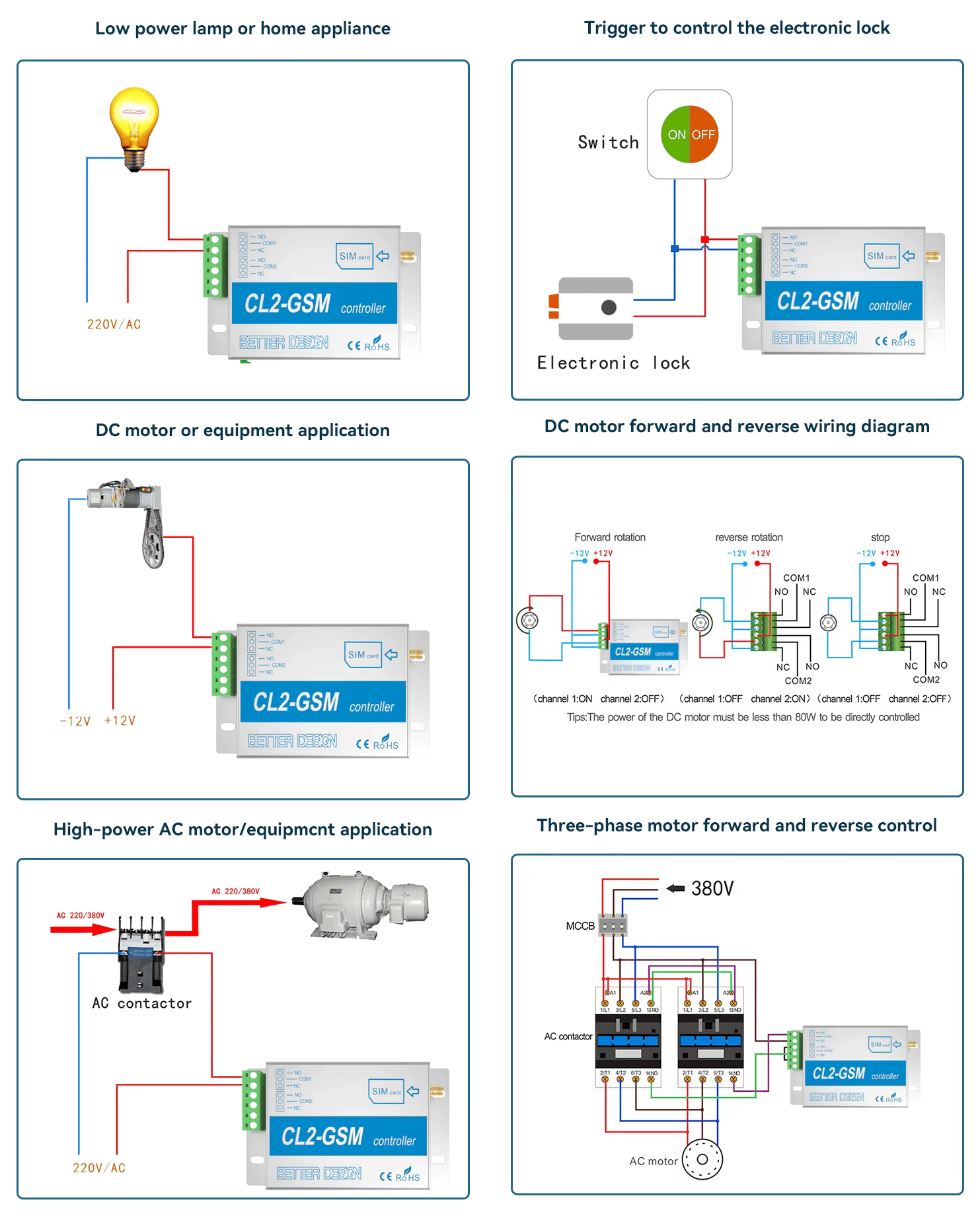

    12. Варіанти підключення обладнання

    GSM контролер CL2-GSM – Інструкція з налаштування




    Примітки:

    1. Вимоги до SIM-картки:
      Використовуйте глобальну SIM-картку GSM. Пристрій не підтримує карти 3G або CDMA. Перед встановленням активуйте нову SIM-картку.
    2. Розміщення пристрою:
      Переконайтеся, що пристрій встановлений у місці з хорошим прийомом GSM-сигналу. Не встановлюйте пристрій у металеві шафи або розподільні коробки, щоб не послаблювати сигнал GSM. За потреби використовуйте виносну антену для стабільної роботи.
    3. Контроль додзвону:
      Переконайтеся, що телефонний номер увімкнено. Тільки номери з ідентифікацією можуть керувати пристроєм через дзвінок.
    4. Слабкий сигнал GSM:
      Якщо сигнал слабкий, зареєструйте номер телефону за допомогою SMS-команди SET KEY.
    5. Електричне навантаження:
      Враховуйте обмеження: максимальна потужність – 10А (250В AC) або 15А (125В AC). Для індуктивного навантаження потужність знижується вдвічі.
    6. Живлення пристрою:
      Пристрій працює в діапазоні напруги 9-12В DC. Не використовуйте іншу напругу.
    • Додаткова інформація
      • Регулярно перевіряйте стан SIM-картки та балансу на ній.
      • У разі збою виконайте скидання настройок до заводських параметрів.
